技术参数/Technical parameter

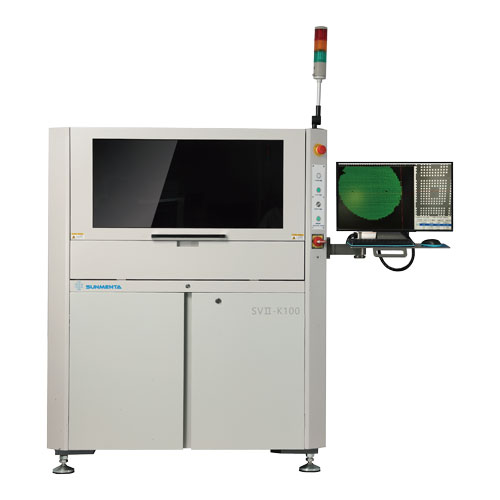

产品型号 SVII-K100
检测用途：钢网来料检测或清洗后检测。
测量项目：开孔面积、位置、偏移、尺寸、异物、毛刺、堵孔、多孔、少孔、张力、宽厚比、
面积比、刮刀直线度，厚度、孔间距、模似下锡量。
相机 ：标配:camera 500万（5M）
光学分辨率：6.4μm
每FOV时间：500万:0.5S/FOV
最大测量开孔尺寸：17.97mmx12.98mm
最小家量开孔尺寸：60μn
最小测量开孔间距：80μm
FOV：20mmx15mm
尺寸重复精度： 1个像素
运动精度：重复:±2μm 定位:±3μm
开孔面积GRR：GageR&R<5%
检测开孔数：≤40万
亚像素分辨率：1/16
张力计校准方式：自动校准
网框尺寸 ：(736mmx800mm)Max(200mmx200mm)Min
检测范围：500x550mm
Gerber对比检查功能：可对钢网GERBER和PCB GERBER、CAD/BOM档进行对比查看
Garber File: RS-274Xfarmat
离线编程：离线编程查看
计算机系统：Windows 10专业版64位
电源要求： 220V，50/60HZ，功耗:2KW
设备尺寸： 1130mm(L)x1215mmW)x1500mm/(H)不合三色灯
气源：0.4Mpa-0.6Mpa
设备重量 900KG
