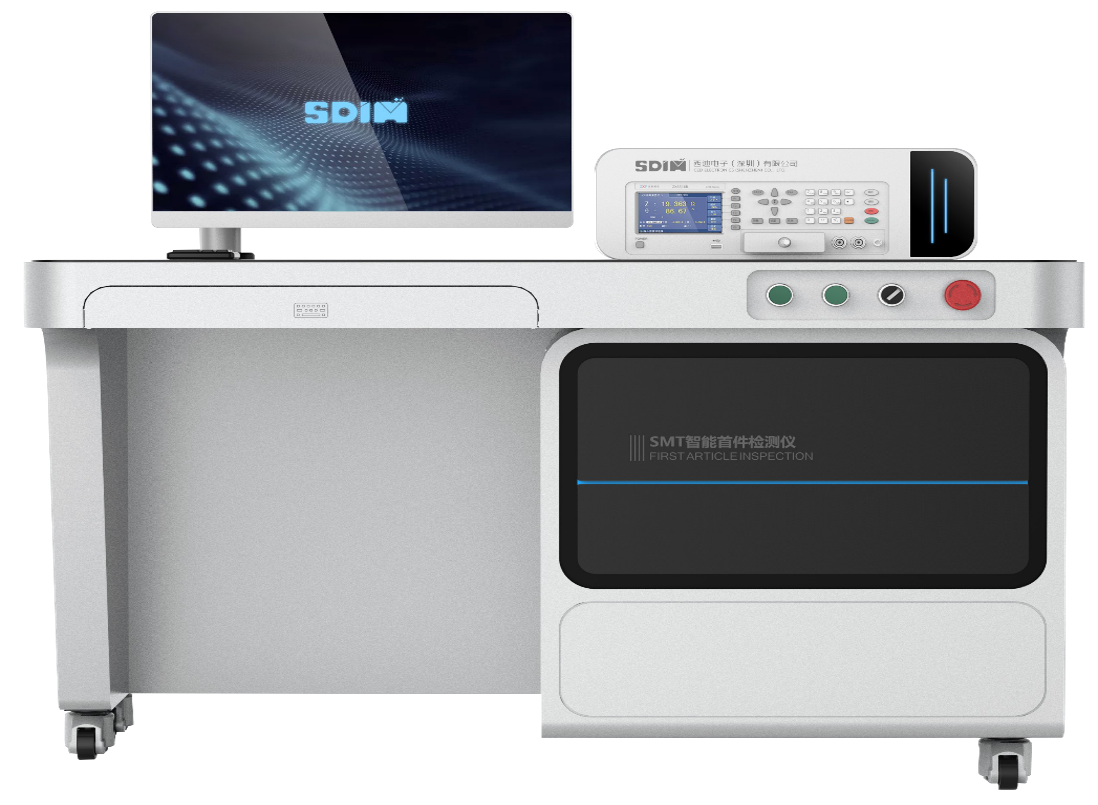

智能首件测试仪IntelligentFirstPieceTester
技术参数/Technicalparameter
设备尺寸：1200*780*750mm
设备重量：200KG sot
环境条件：温度10~35℃，温度20%~80%
电桥型号：CED-9587VLCRMETER(致新)
电源：AC220V(±10%)，50-60Hz
LCP测试频率：20Hz~300KHz基本精度:0.05%
R/C最小测量：R0.12,C0.1pf
测试精度：0.05%
测量显示范围 C0.00001PF-9.9999F/R0.01MΩ-99.9999MΩ/L0.00001UH-9999.9H
抽屉进出：一键式电动自动控制
测试通道：RS-232
扫描范围：310*410mm，上高28mm，下高50mm
PCB范围：310*410mm，上高28mm，下高50mm
检测覆盖类型：BOM用量错、位置重复、XY坐标漏定义、多定义
电路板：多贴、缺件、错件、反向、侧翻、偏移、旋转等
SPC制程管控：全程记录测试数据，可输出PDF格式报表可在后期还原测试场景，提供追溯依据
产品优势/Productadvantage 光学分辨率 600~4800mm DPl0.01mm/pixel
检测方法
1、电阻(0402以下)、电容、电感(高频电感除外)类使用夹子测试，测量时LCR自动根据元器件类型换档位，无
需人工切换。自动保存测试记录
2、电阻:0603以上有丝印的一键提取
3、IC、三极管等使用自动光学字符检查(外观丝印图像对比)。二极管可区分极性
操作简单 节省检测时间 节省人员 品质提升 自动生成检测报告 升级维护 4、LED:点亮识别方向
5、排序及抽检
软件功能
产品特点/Productcharacteristics
1、测试元器件时，LCR自动切换频率
2、支持PDF位号图，扫描图片或者高清PCBA图片
3、BOM和元器件坐标只支持Excel文档与文本文档
4、有ECN工程更新表，每次进行检测时都会有文字提醒有ECN更新
5、有元器件规格显示，根据BOM里面的描述，元器件位号下方显示，例如:C1:100nF,0603,R1:100K，0805
6、有双地图功能，在PCB 没有丝印时方便使用，左边是实物图，右边是PDF的位号图。
7、有BOM和坐标对比功能，防止多件或者少件，用红色字体显示。
降低人力成本 提高检测速度 自动测量判断 提高产品质量 流程规范简单 实现流程追溯 8、有测试元器件数量和未测试元器件数量显示，防止漏测试。测试报告显示测试时间，测试人员名字，元器件总数
量及类型，元器件值和图片等。
9、BOM用量错、位置重复、XY坐标漏定义、多义。电路板:多贴、缺件、错件、反向、侧翻、偏移、旋转等
10、检测方法:1、最优路径，2、站位表，3、BOM，4、物料编码及类别，5、就近原则
